K8s綁核調度優化，銀河麒麟操作系統助力國產芯片性能更佳

CPU綁核是借助Cgroup cpuset子系統將線程綁定到指定CPU core上執行。合理的CPU綁核避免了內核CPU調度線程帶來的性能開銷。

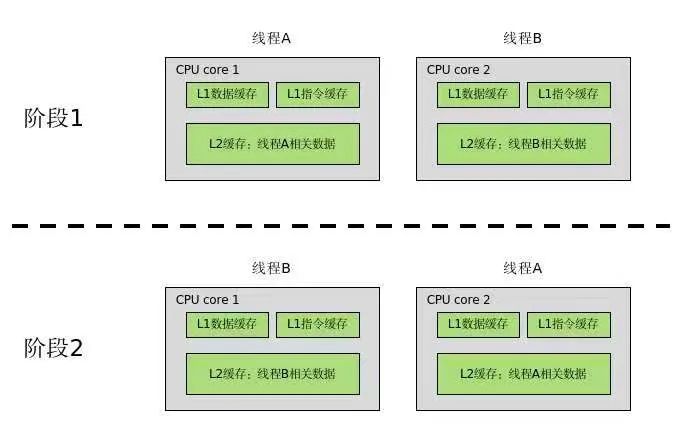

本文主要關注L2緩存Miss產生的時間開銷。如圖1所示：

圖1

圖中展示了線程在CPU core之間調度的場景。在階段1，線程A和B的數據加載到各自核心的L2緩存。若未進行綁核，在階段2，線程A和B可能交換運行的CPU core，導致L2緩存數據更新，造成cache miss，帶來性能開銷。而進行綁核操作則始終維持在階段1狀態，避免L2緩存數據更新，提升性能。

通常CPU core與L2緩存是一對一的關系（見圖1），而S2500每4個CPU core共享一個L2緩存。引發了新的問題：若同一個L2緩存中的4個CPU core綁定不同任務線程，這些線程在運行過程中會爭搶L2緩存，造成性能波動，使得綁核效果無法完全發揮。

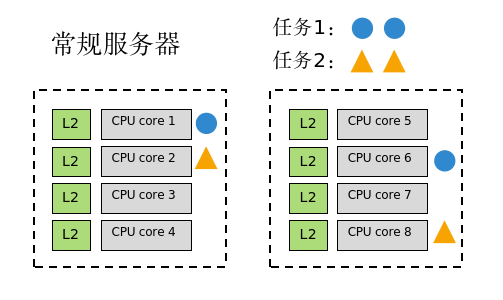

在典型x86 CPU環境下，假設有8個CPU core，兩個任務，每個任務有兩個線程，一種可能的綁核情況如下圖所示，每個core有獨立的L2緩存，因此不同任務的線程不會發生L2緩存搶占，CPU綁核完全發揮效果。

圖2

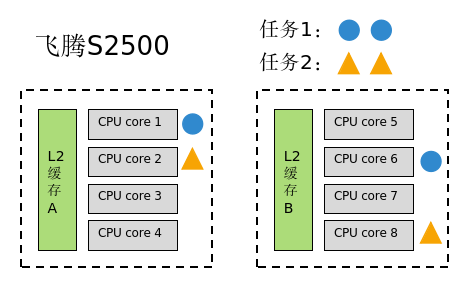

在飛騰S2500服務器中，在與圖2相同的CPU綁核情況下，任務1和任務2仍會出現L2緩存爭搶，觸發L2 Cache Miss，導致某個任務性能波動，綁核的優化效果未能充分發揮。

圖3

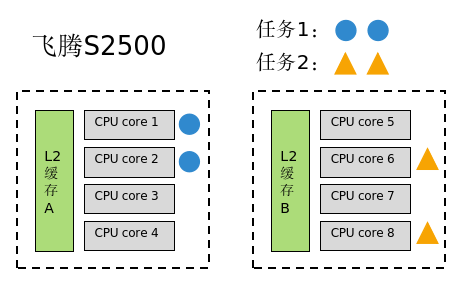

一種理想的綁核情況如下圖，任務1和任務2的線程各自綁核到共享同一個L2緩存的CPU core上。由于同一個任務的線程用的數據相近，L2緩存完全為該任務服務，減少Cache Miss，降低性能波動。此時能夠達到和圖2相同的綁核效果。

圖4

原生kubelet代碼中，在綁核過程中默認執行takeByTopologyNUMAPacked()函數。該函數按照CPU層次結構從高到低，先嘗試分配整個NUMA節點或者socket的CPU core，然后嘗試分配整個CPU core中的計算資源（考慮超線程，一個CPU核提供兩個超線程），最后分配剩余的CPU core（超線程）。該分配邏輯未涉及L2層面的分配算法，因此原生k8s會如前文所示，在飛騰S2500上無法完全發揮綁核的效果。

基于飛騰S2500的L2緩存特殊性，麒麟軟件技術團隊對kubelet綁核調度代碼增加L2親和性優化：

? 1）在原生kubelet代碼分配整個NUMA節點或Socket和分配整個CPU core的算力間，插入L2層級分配邏輯；

? 2）綁核時優先選擇空閑的L2緩存；

? 3）同一任務線程盡可能綁核在共享同一個L2緩存的CPU core上。

其中，1）繼承了kubelet原生代碼的特性；2）和3）保證了同一任務線程能夠盡可能獨占L2緩存，在綁核時盡可能避免不同任務線程爭搶L2緩存導致的性能波動。

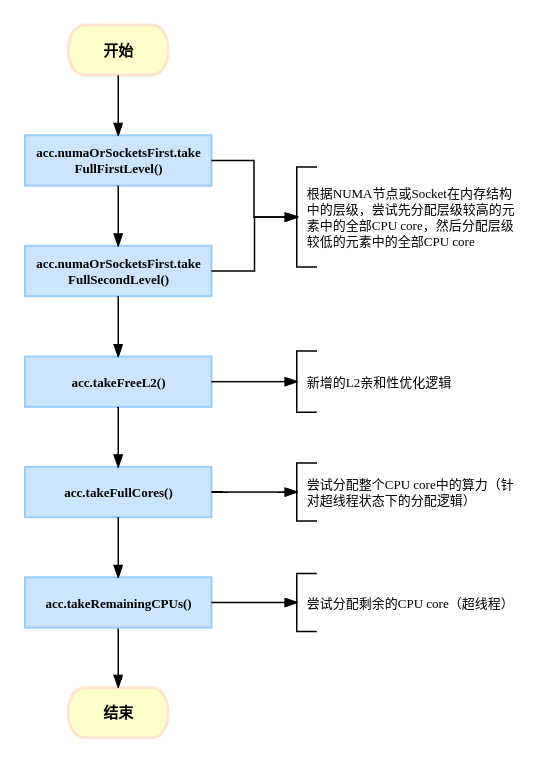

修改后的takeByTopologyNUMAPacked()函數邏輯如圖5所示：

圖5

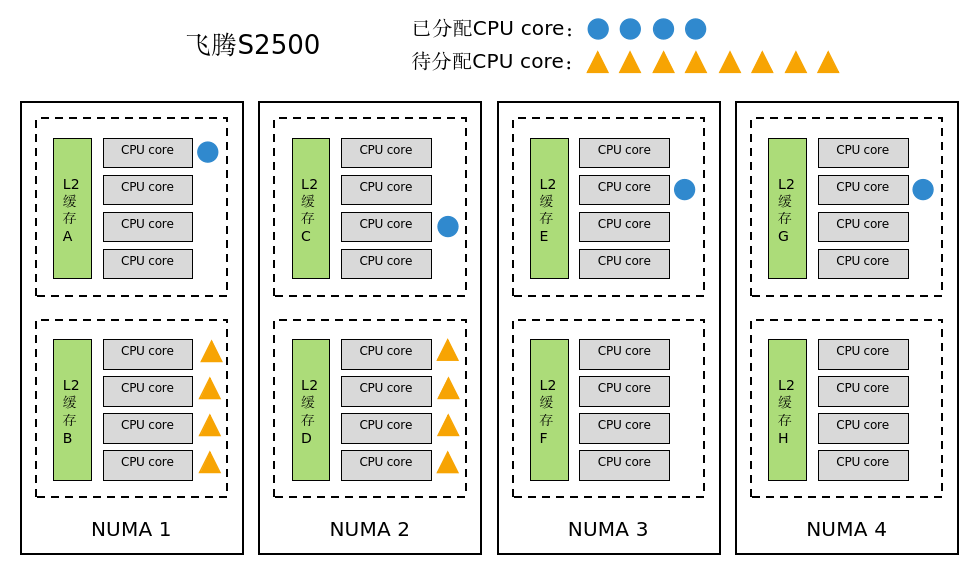

例如，分配8個CPU core用來綁核。原生kubelet在飛騰S2500平臺上的綁核結果可能如圖6所示：先將NUMA1中空閑的CPU core分配完，再?gòu)腘UMA2中選擇一個CPU core進行分配。

圖6

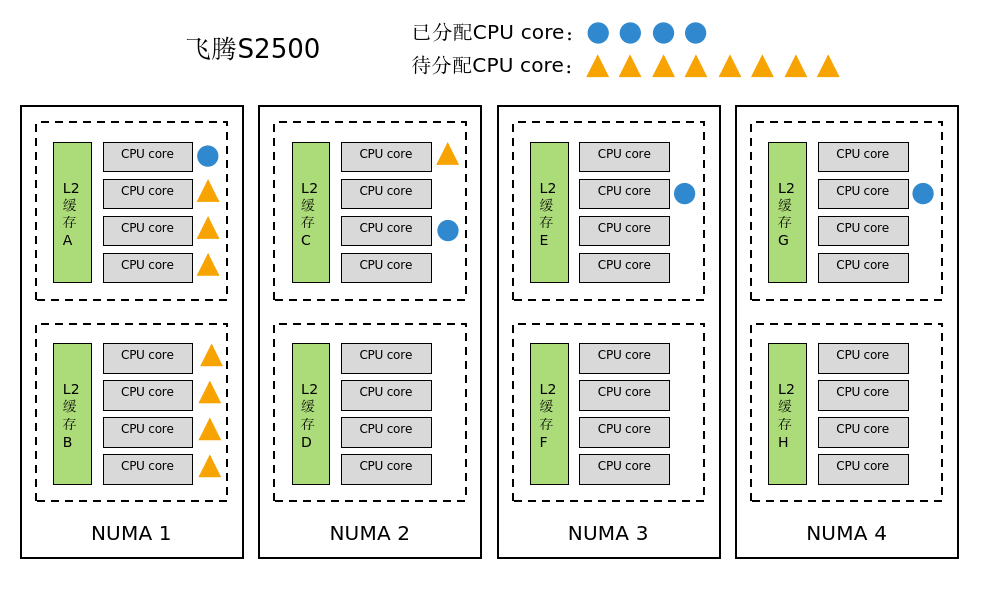

優化后的kubelet分配結果如圖7所示：待分配的CPU core盡可能獨占L2緩存。

圖7

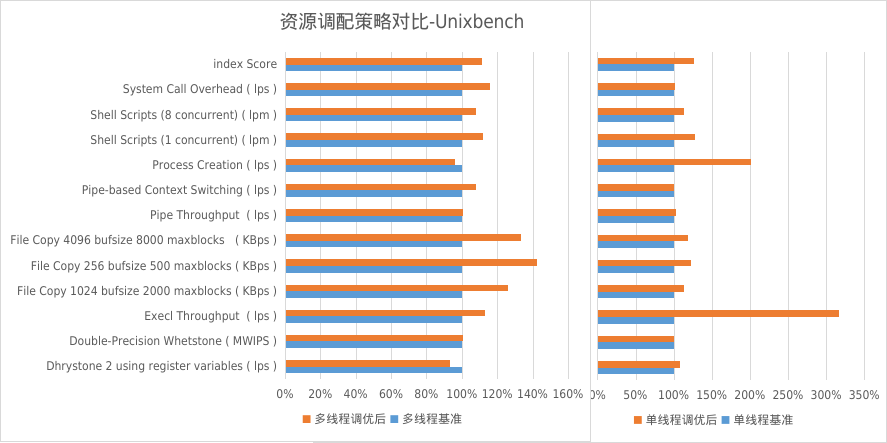

經過測試，優化后的kubelet代碼能夠滿足要求，綁核后提升線程運行效率和穩定性。以4C4G為例，在已有CPU資源被其他Pod占用的情況下部署新Pod，測試Unixbench指標性能對比，如圖8所示：

圖8

由于飛騰 S2500 的L2緩存的特殊性，原生kubelet代碼的綁核功能因多容器線程爭搶L2緩存而導致性能波動，無法發揮良好的性能效果。針對該問題，通過修改kubelet綁核代碼，使容器在綁核時優先選擇同一個L2緩存下空閑的CPU core，避免L2 Cache Miss導致的性能波動，提升容器應用性能表現。
